Victron Energy Référence VBB115060020 EAN 8719076052203

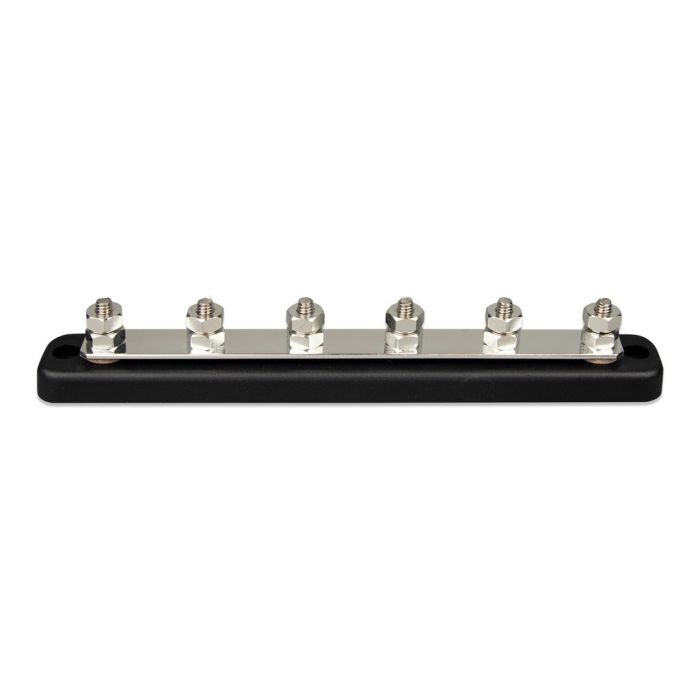

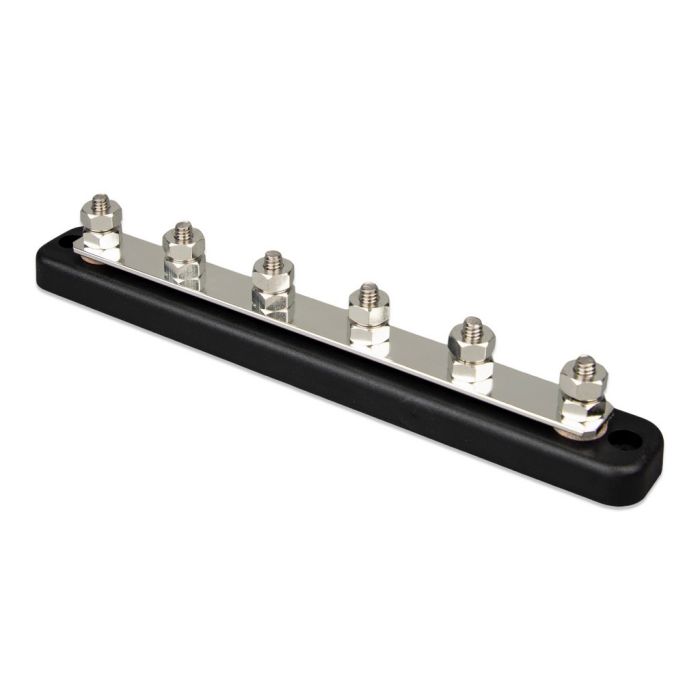

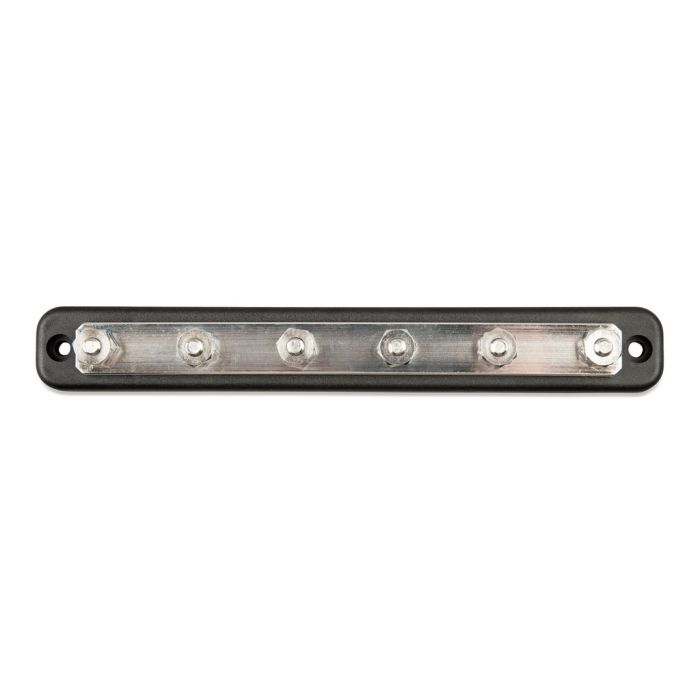

Barre de distribution DC 150 A 6 bornes M6 Victron Energy avec capot
30,00 € TTC
25,00 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 45 x 232 x 32 mm |
|---|---|
| Longueur (mm) | 32 mm |
| Largeur (mm) | 232 mm |
| Hauteur (mm) | 45 mm |
| Poids | 0,26 kg |
| Marque | Victron Energy |
|---|---|
| Modèle | Busbar |
| Code EAN | 8719076052203 |
| Référence | VBB115060020 |
Téléchargements
Description
La barre de distribution DC Victron Energy rassemble en un seul point les raccordements entre les batteries et les appareils en courant continu d'une installation. Elle évite d'empiler plusieurs cosses sur une même borne de batterie et rend le câblage d'un camping-car, d'un bateau ou d'un fourgon aménagé plus lisible lors d'un contrôle ou d'une modification.
Le rail accepte un courant maximal de 150 A sous une tension maximale de 70 VDC. Il offre six connexions M6 (6,35 mm) d'une hauteur de 17 mm, réparties sur un rail en cuivre étamé de 1,4 x 18 mm. Les bornes sont en acier inoxydable et les écrous six pans en cuivre étamé ; le couple de serrage recommandé est de 7 N·m.

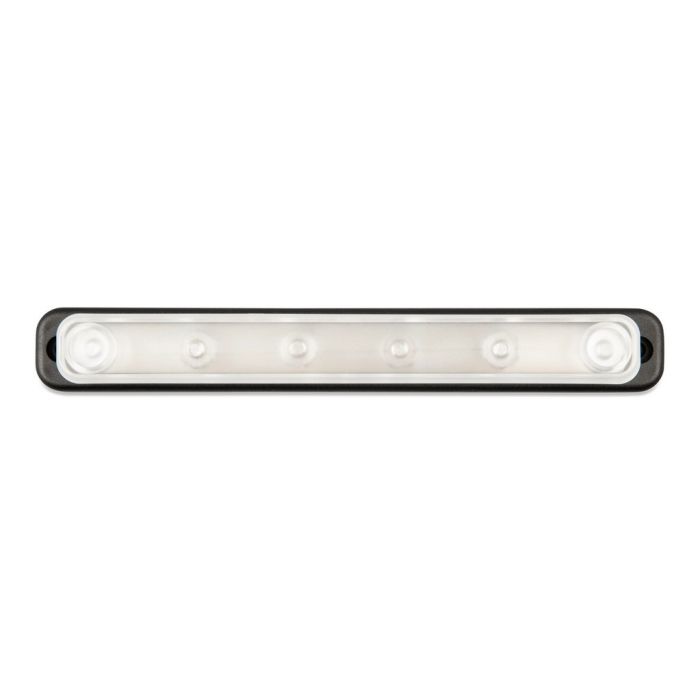

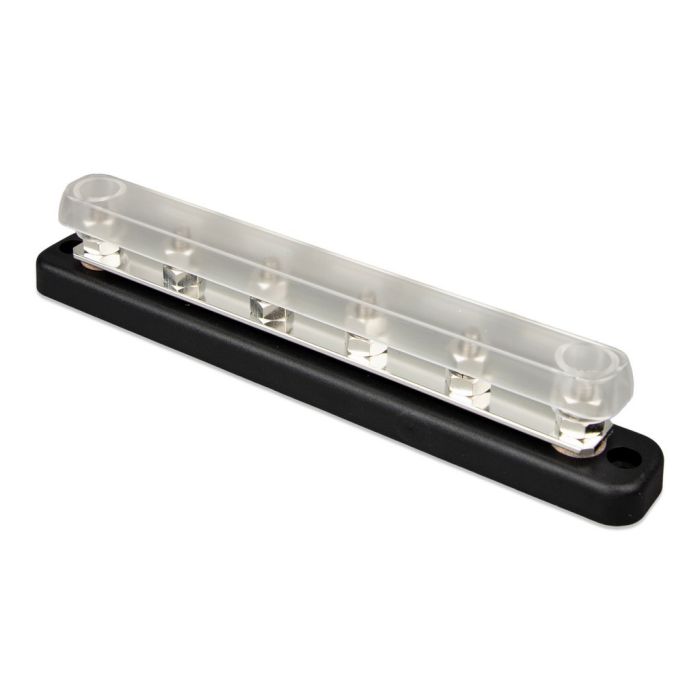

Le socle est en ABS noir classé UL 94 V-0. Le capot de protection transparent, en polycarbonate classé UL 94 HB, se retire pour accéder aux bornes puis se remet en place afin d'éviter tout contact accidentel. Prévoyez un emplacement de 45 x 232 x 32 mm, capot compris ; l'ensemble pèse 0,26 kg. Serrez chaque cosse au couple indiqué et contrôlez le serrage après les premières heures d'utilisation.
Pourquoi ce produit
- Barre de distribution DC pour un courant maximal de 150 A
- Tension maximale de 70 VDC
- Six connexions M6 (6,35 mm), hauteur de borne 17 mm, couple recommandé 7 N·m
- Rail en cuivre étamé de 1,4 x 18 mm, bornes en acier inoxydable, écrous six pans en cuivre étamé
- Socle ABS noir UL 94 V-0 et capot amovible en polycarbonate transparent UL 94 HB
- Dimensions 45 x 232 x 32 mm capot compris, poids 0,26 kg
Questions fréquentes
Combien de câbles puis-je raccorder sur cette barre ?
La barre dispose de six connexions M6 de 6,35 mm. Le courant total qui transite par le rail ne doit pas dépasser 150 A, et la tension du circuit ne doit pas dépasser 70 VDC.
Quel couple de serrage faut-il appliquer ?
Le couple recommandé est de 7 N·m. Les bornes sont en acier inoxydable et les écrous six pans en cuivre étamé : un serrage au couple limite la résistance de contact et l'échauffement du raccordement.
Le capot de protection se retire-t-il ?
Oui. Le capot en polycarbonate transparent, classé UL 94 HB, est amovible pour accéder aux bornes lors du câblage. Transparent, il permet de vérifier les connexions sans le déposer.
Quelles dimensions prévoir pour le montage ?
L'ensemble mesure 45 x 232 x 32 mm capot compris et pèse 0,26 kg. Prévoyez également la place nécessaire au passage et au rayon de courbure des câbles raccordés sur les six bornes.
De quel matériau est constitué le rail conducteur ?
Le rail est en cuivre étamé, de section 1,4 x 18 mm. Le socle est en ABS noir classé UL 94 V-0.
Informations fabricant
- Fabricant
- Victron Energy
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
