Victron Energy Référence VBB115040020 EAN 8719076052197

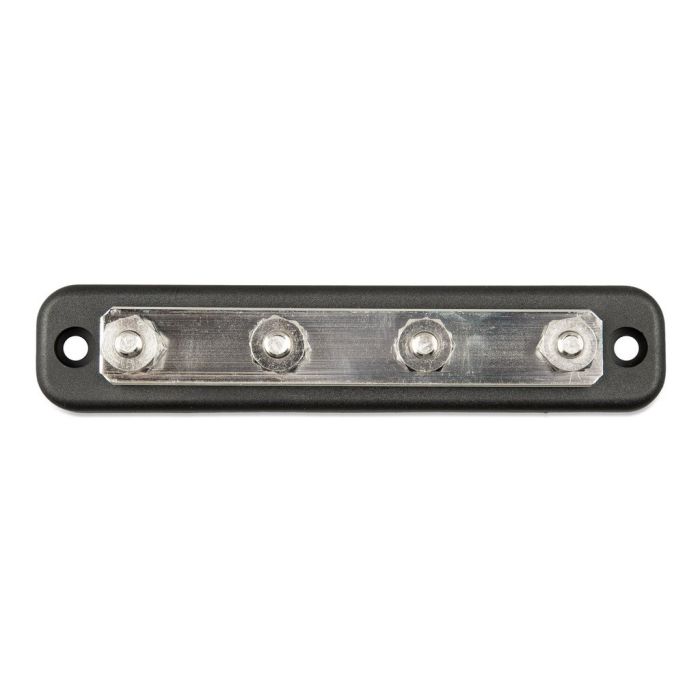

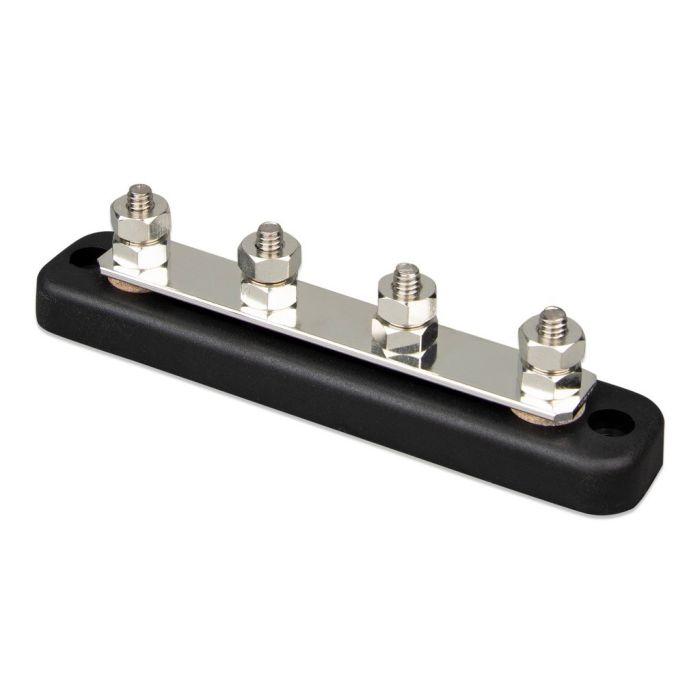

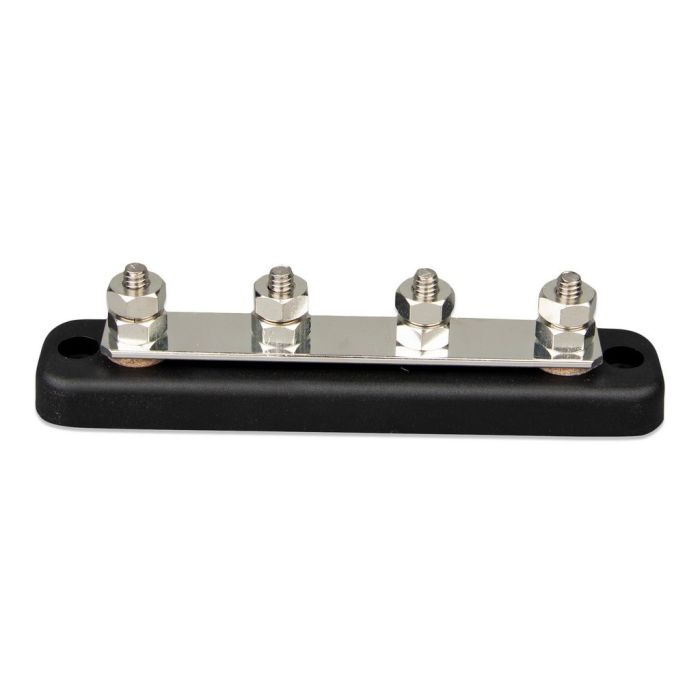

Barre de distribution DC 150 A 4 x M6 Victron Energy avec capot de protection
20,00 € TTC
16,67 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 45 x 152 x 32 mm |
|---|---|
| Longueur (mm) | 32 mm |
| Largeur (mm) | 152 mm |
| Hauteur (mm) | 45 mm |
| Poids | 0,17 kg |
| Marque | Victron Energy |
|---|---|
| Modèle | Busbar |
| Code EAN | 8719076052197 |
| Référence | VBB115040020 |
Téléchargements
Description
La barre de distribution DC de Victron Energy regroupe en un seul point les raccordements de vos batteries et de vos appareils en courant continu. Plutôt que d'empiler plusieurs cosses sur une même borne de batterie, vous reliez chaque circuit à l'une des quatre connexions M6 de la barre. L'installation reste lisible, et chaque départ reste accessible pour un contrôle ou une intervention.
Le rail accepte un courant maximal de 150 A et une tension maximale de 70 VDC. Il est réalisé en cuivre étamé de 1,4 x 18 mm, les bornes sont en acier inoxydable et les écrous six pans en cuivre étamé. Le socle est en ABS noir classé UL 94 V-0, le capot en polycarbonate transparent classé UL 94 HB. L'ensemble mesure 45 x 152 x 32 mm capot compris et pèse 0,17 kg.

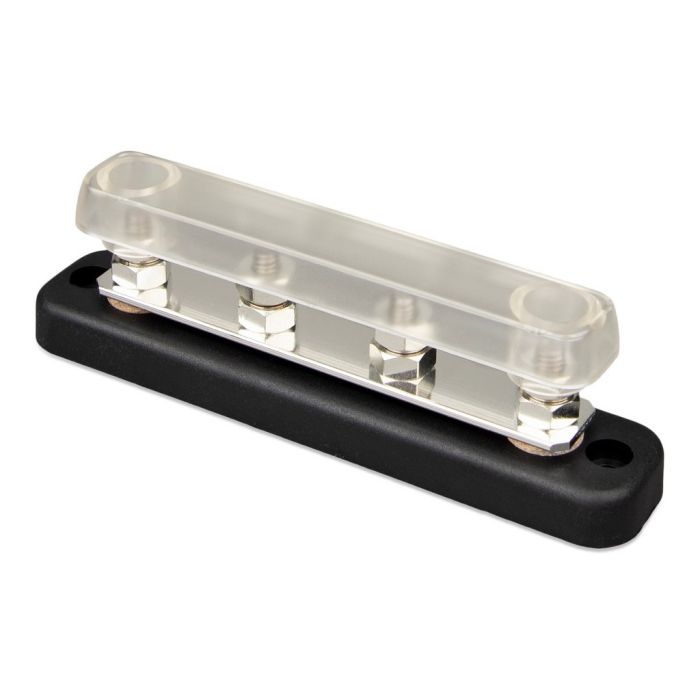

Les connexions M6 (6,35 mm) offrent une hauteur de borne de 17 mm, ce qui laisse la place à plusieurs cosses superposées. Serrez les écrous au couple recommandé de 7 N·m : un contact mal serré s'échauffe sous forte intensité. Le capot transparent se retire pour l'intervention puis se remet en place afin d'éviter tout contact accidentel. Dimensionnez les câbles et la protection par fusible en fonction du courant réellement transité.
Pourquoi ce produit
- Barre de distribution DC pour un courant maximal de 150 A sous 70 VDC
- Quatre connexions M6 (6,35 mm), hauteur de borne 17 mm
- Socle en ABS noir UL 94 V-0 et rail en cuivre étamé de 1,4 x 18 mm
- Capot de protection amovible en polycarbonate transparent UL 94 HB
- Couple de serrage recommandé de 7 N·m
- Dimensions 45 x 152 x 32 mm capot compris, poids 0,17 kg
Questions fréquentes
Quel courant cette barre de distribution peut-elle supporter ?
Elle est prévue pour un courant maximal de 150 A et une tension maximale de 70 VDC. Le courant total qui transite par le rail ne doit donc pas dépasser 150 A, quelle que soit la répartition entre les quatre connexions.
Quel diamètre de cosse faut-il prévoir ?
Les quatre connexions sont en M6, soit un diamètre de 6,35 mm. La hauteur de borne de 17 mm permet de superposer plusieurs cosses sur un même plot.
À quel couple faut-il serrer les écrous ?
Le couple de serrage recommandé est de 7 N·m. Un serrage insuffisant crée une résistance de contact qui provoque un échauffement sous forte intensité ; un serrage excessif risque d'endommager le filetage.
Le capot de protection est-il fourni ?

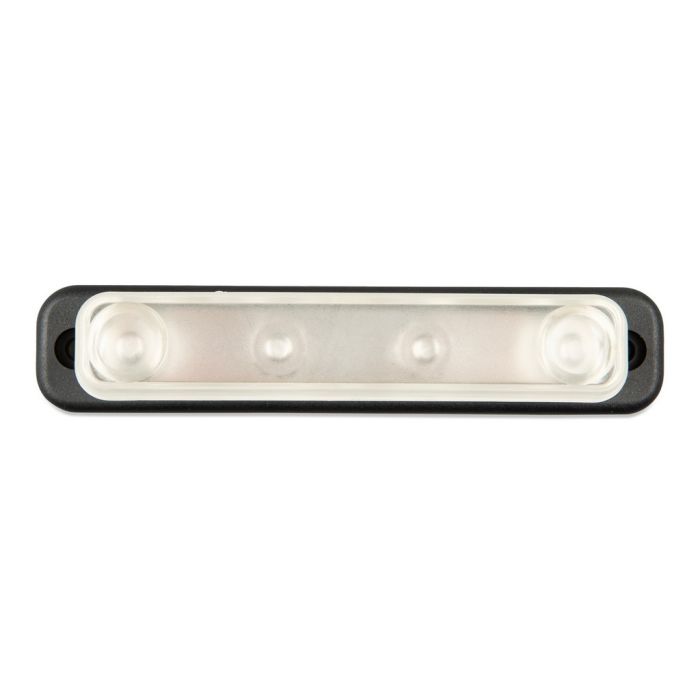

Oui. La barre est livrée avec un capot amovible en polycarbonate transparent classé UL 94 HB. Il se retire pour raccorder ou contrôler les câbles, puis se remet en place pour éviter tout contact accidentel avec les bornes.
Quelle place faut-il prévoir pour le montage ?
La barre mesure 45 x 152 x 32 mm capot compris et pèse 0,17 kg. Prévoyez en plus le rayon de courbure des câbles de batterie raccordés de chaque côté des bornes.
Informations fabricant
- Fabricant
- Victron Energy
Informations fournies conformément au règlement (UE) 2023/988 relatif à la sécurité générale des produits.
