Maison des Batteries Référence DCVD60550102 EAN 6011642469470
Barre de distribution bus bar 5 x M10 60 V 600 A
92,48 € TTC
77,07 € HT
Prix habituel
TTC
HT
Disponibilité : En stock
- Paiement sécurisé
- Une question ? Demandez conseil à un expert
- Livraison en France, Belgique et Luxembourg
- Délai de livraison:Expédition du lundi au vendredi ; livraison en France sous 2 à 3 jours ouvrés après expédition
- Guide conseillé Quelle section de câble pour ma batterie ?
Caractéristiques techniques
| Dimensions L x l x H (mm) | 64 x 150 x 50 mm |
|---|---|
| Longueur (mm) | 50 mm |
| Largeur (mm) | 150 mm |
| Hauteur (mm) | 64 mm |
| Poids | 1 kg |
| Marque | Maison des Batteries |
|---|---|
| Code EAN | 6011642469470 |
| Référence | DCVD60550102 |
Téléchargements
Description
Cette barre de distribution DC, aussi appelée bus bar, sert à répartir un courant continu élevé entre plusieurs câbles ou entre différents éléments d'une installation. Elle appartient à la gamme DC Modular, dont les rails peuvent être assemblés entre eux pour former un réseau de distribution fixe. Sa construction compacte la destine aux installations à courant continu exigeantes, à bord d'un camping-car, d'un bateau ou dans une armoire technique.

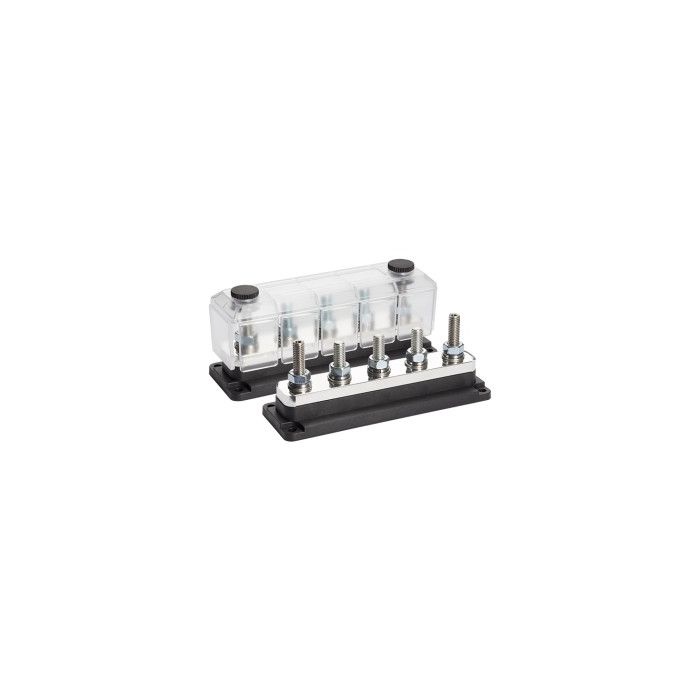

La barre accepte une tension de service de 60 V et un courant de 600 A. Elle dispose de cinq goujons filetés M10 qui reçoivent chacun une cosse à œil : une arrivée et jusqu'à quatre départs, ou toute autre combinaison. L'ensemble mesure 64 x 150 x 50 mm et pèse 1 kg.
Pour le montage, prévoyez des cosses à œil M10 et une section de câble adaptée au courant réellement transité : la valeur de 600 A correspond à la limite de la barre, pas à celle des câbles. Serrez les écrous sans excès, vérifiez que les cosses voisines ne se touchent pas et protégez chaque départ par un fusible dimensionné pour le circuit concerné.
Pourquoi ce produit
- Barre de distribution DC (bus bar) à cinq goujons filetés M10
- Prévue pour une tension de 60 V et un courant de 600 A
- Répartit un courant continu élevé sur plusieurs câbles ou appareils
- Se couple avec les autres rails de la gamme DC Modular
- Dimensions 64 x 150 x 50 mm, poids 1 kg
Questions fréquentes
Combien de câbles puis-je raccorder sur cette barre ?
La barre compte cinq goujons M10. Chaque goujon reçoit une cosse à œil, ce qui permet par exemple une arrivée et quatre départs. Vous pouvez empiler plusieurs cosses sur un même goujon si la longueur de filetage et le serrage le permettent.
Quelles sont les valeurs maximales admises ?
La barre est prévue pour une tension de 60 V et un courant de 600 A. Ces valeurs concernent la barre elle-même : les câbles, fusibles et cosses doivent être dimensionnés séparément selon le courant réellement transité.
Puis-je associer plusieurs barres entre elles ?

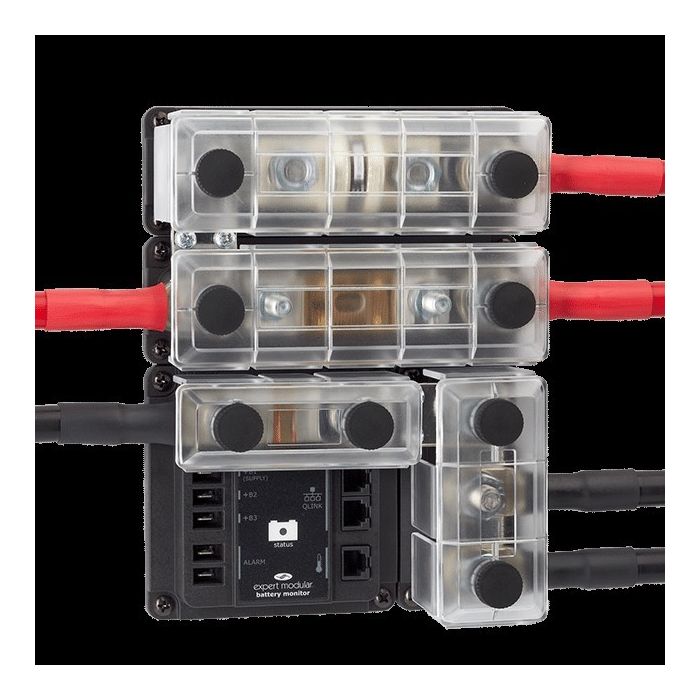

Oui. Les rails de la gamme DC Modular sont conçus pour être couplés afin de constituer un réseau de distribution fixe, avec plusieurs barres reliées dans un même ensemble.
Quelles cosses dois-je utiliser ?
Des cosses à œil percées pour goujon M10, serties sur un câble de batterie dont la section correspond au courant et à la longueur du circuit.
Quelles sont les dimensions et le poids ?
La barre mesure 64 x 150 x 50 mm et pèse 1 kg. Vérifiez l'espace libre autour des goujons pour le passage et le rayon de courbure des câbles.
