Câble VE.Direct, VE.Can, VE.Bus : quel câble pour relier vos appareils Victron ?
Un câble VE.Direct relie un régulateur SmartSolar ou BlueSolar, un contrôleur de batterie BMV ou SmartShunt, un chargeur ou un convertisseur Phoenix à un système GX, à une interface USB ou à un dongle Bluetooth. C'est la liaison point à point la plus courante d'une installation Victron Energy. Les convertisseurs-chargeurs utilisent le VE.Bus (câble RJ45), les gros régulateurs, le Lynx Smart BMS et certaines batteries le VE.Can (RJ45 avec terminateurs). Cette rubrique regroupe tous ces câbles, les interfaces USB, RS485, CAN-bus et NMEA 2000, les terminateurs et les répartiteurs.
Reconnaître les trois bus Victron

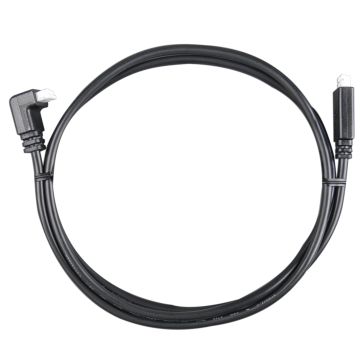

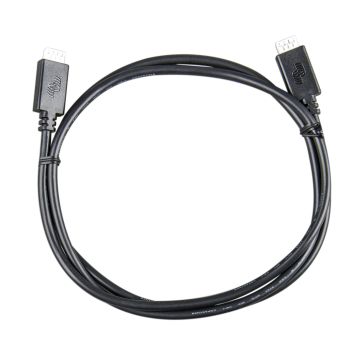

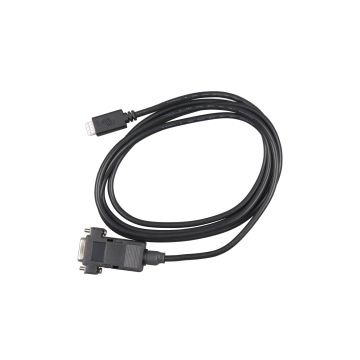

- VE.Direct : connecteur à 4 broches, un câble par appareil, longueurs de 0,3 à 10 m. Existe en version droite ou coudée pour les emplacements étroits. Interface VE.Direct vers USB pour un ordinateur ou un port USB du GX ; dongle VE.Direct Bluetooth Smart pour ajouter le Bluetooth.

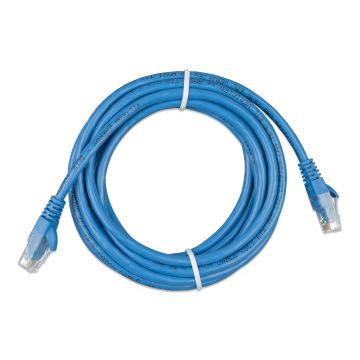

- VE.Bus : câble UTP RJ45 droit, standard Ethernet, pour relier MultiPlus, Quattro, Phoenix 3000/5000 et l'interface MK3-USB ou le GX. Pas de terminateur.

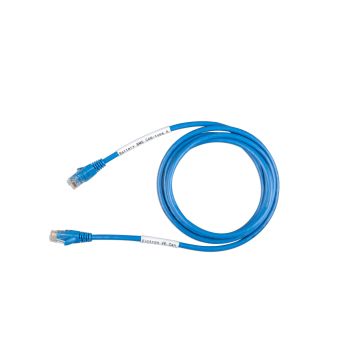

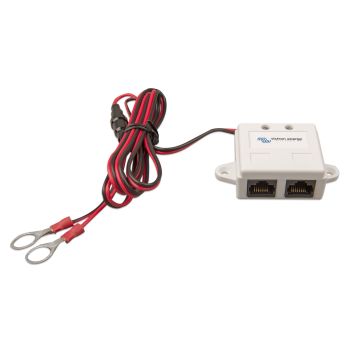

- VE.Can : câble UTP RJ45 également, mais en réseau chaîné : chaque extrémité doit porter un terminateur RJ45. Utilisé par les régulateurs MPPT RS et 150/70 et plus, le Lynx Shunt, le Lynx Smart BMS, les compteurs VM-3P75CT et certaines batteries lithium.
Le VE.Bus et le VE.Can utilisent le même connecteur RJ45 mais ne sont pas compatibles : ne reliez jamais un port VE.Bus à un port VE.Can.
Quelle longueur de câble VE.Direct choisir ?

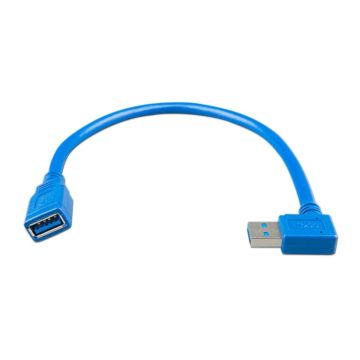

Mesurez le trajet réel entre l'appareil et le système GX en suivant les cloisons, puis prenez la longueur immédiatement supérieure : 0,3, 0,9, 1,8, 3, 5 ou 10 m. Au-delà, préférez une interface VE.Direct vers USB et un câble USB actif, ou rapprochez le GX. Évitez de faire passer les câbles de communication le long des câbles de puissance sur de grandes longueurs.

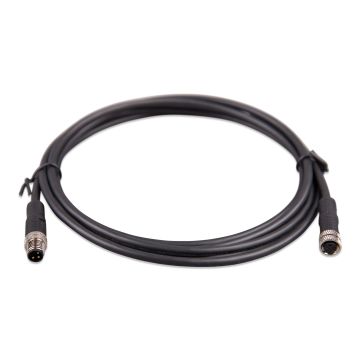

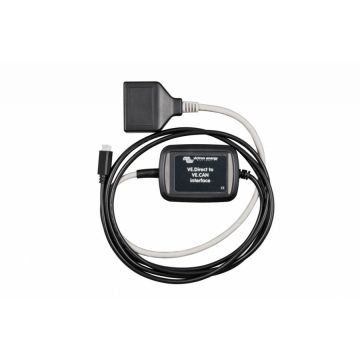

Câbles et interfaces spécifiques

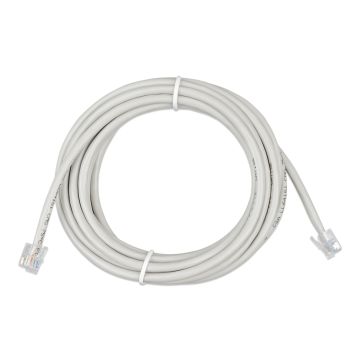

- Câble BMV : câble RJ12 de 10 m entre le shunt et l'afficheur BMV ; des longueurs plus courtes et plus longues existent.

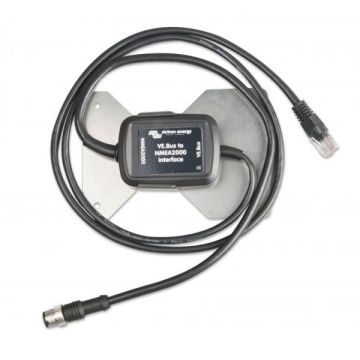

- Câble VE.Can vers NMEA 2000 micro-C : pour afficher les données Victron sur un traceur ou un afficheur marine compatible.

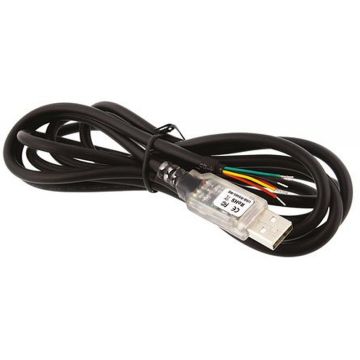

- Interface RS485 vers USB : pour raccorder les compteurs d'énergie ET112, EM540 et similaires au système GX.
- Interface MK3-USB : VE.Bus vers USB, pour configurer un convertisseur-chargeur avec VE.Configure ou VictronConnect.

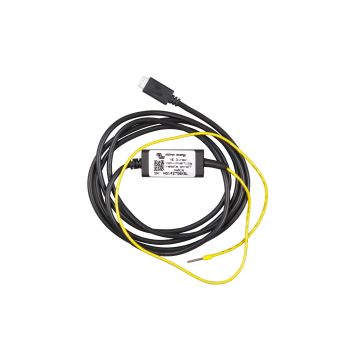

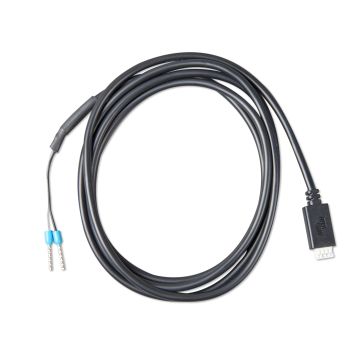

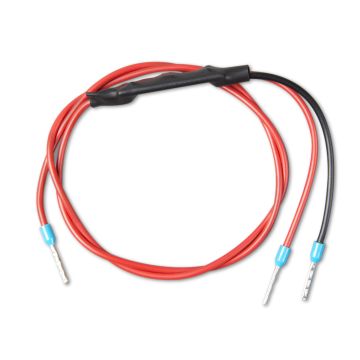

- Répartiteurs VE.Direct et câbles pour Smart BMS : pour relier plusieurs appareils aux signaux de commande.
Bonnes pratiques de câblage
- Utilisez des câbles UTP de qualité, droits (non croisés), pour le VE.Bus et le VE.Can ; les câbles préassemblés Victron évitent les erreurs de brochage.

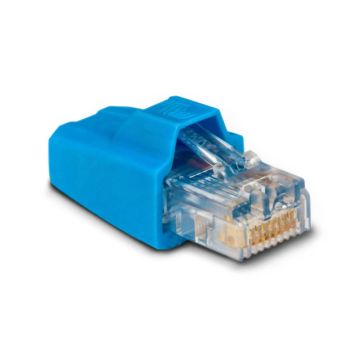

- Terminez chaque réseau VE.Can par deux terminateurs : un à chaque extrémité de la chaîne, jamais au milieu.
- Fixez les câbles et laissez du mou près des connecteurs ; un câble VE.Direct tendu finit par se déconnecter avec les vibrations.
- Repérez chaque câble à ses deux extrémités pour faciliter les interventions.
Les appareils à raccorder se trouvent dans les rubriques systèmes GX & écrans, contrôleurs de batterie, convertisseurs-chargeurs et régulateurs de charge solaire.
